電子皮帶秤是安裝于皮帶輸送機上，借助于某一段皮帶上的瞬時物料重量信號和皮帶速度信號來實現散料的自動稱重計量。要順利實現這一稱重過程，首先需要秤體或者秤架，也被稱為“有效稱量段”或者“稱重區”。如此，當稱重創拿起接收到由該秤體托起的“有效稱量段”皮帶上瞬時通過的物料重量時，轉換為電信號，從而獲取物料的重量信號，儀表接收信號后，會與測速傳感器獲得的速度信號進行處理計算，從而獲取皮帶輸送機輸送的瞬時流量值，進一步累計起來，變會得到某一段時間內皮帶輸送機總輸送量或累計值。

從以上電子皮帶秤的工作過程就可以看出，其工作結果來自于秤架、稱重傳感器、測速傳感器和儀表，這幾個部件不可分離。因此，電子皮帶秤所能夠達到的精準度和穩定性取決于這些部件的性能。在稱重傳感器、測速傳感器和儀表技術發展情況下，秤體的重要性更加明顯，是電子皮帶秤獲得高準確度、高穩定性的重要且直接的原因。

在電子皮帶秤的最初階段，其秤體多采用“十”字型簧片或“X”字型簧片為支點，有耳軸式、刀口刀承式支點的結構，瞬時載荷量通過支點/杠桿等力的傳遞機構進行傳遞。但是，這種結構的缺點隨著應用愈來愈明顯。首先是力傳遞環節多，稱重過程中力損失多；再次，耳軸、支點等機械結構會有摩擦，影響稱重；另外，瞬時載荷量被杠桿放大或縮小的同時，外來的干擾，尤其是來自稱重托輥的沖擊、振動等，同樣會被放大或縮小，增大了進行數據處理難度?？傊@種類型的電子皮帶秤秤體容易出現運行不穩定、不可靠，準確度很難維持在一定水平的問題。

隨著電子皮帶秤技術的發展，秤體結構也在逐步改進創新，電子皮帶秤秤體進入新的發展階段。皮帶秤廠家開始減少甚至采用無支承的新型秤體，采用瞬間載荷量既不放大也不縮小、直接作用到稱重傳感器，中間沒有力傳遞、力損失，無部件摩擦，從而設計制造出高精度電子皮帶秤。

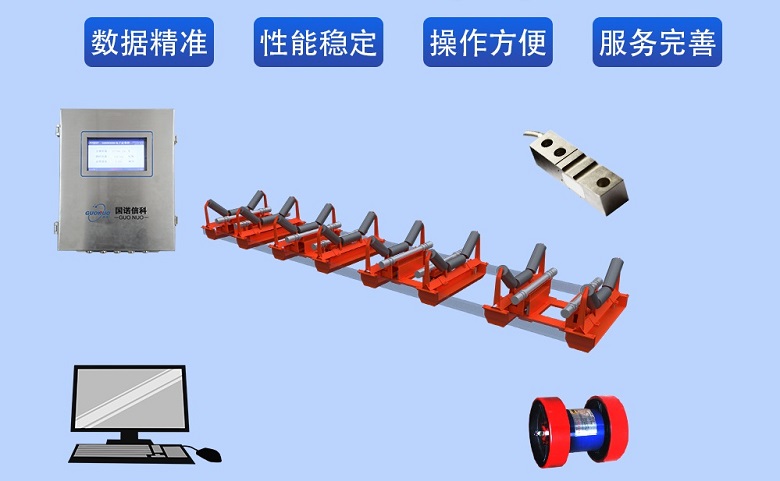

例如，昊諾科技設計制造的FSD高精度電子皮帶秤正是采用一種支承、全懸浮組合式秤架結構。這種秤架結構不盡采用高精度數字式稱重傳感器，可根據輸送機情況組合稱重模塊，延長有效稱量段。四只數字懸臂梁式稱重傳感器支承起兩組稱重托輥為一個單元模塊，組合后構成多托輥秤架，計量精準度可以達到更高。另外，這種秤架結構水平表面遠遠小于杠桿式結構，避免積灰、物料卡塞對計量的影響。

由此可以看出，電子皮帶秤秤體結構一直朝著高精度、結構簡單、靈活、易安裝易維護方面發展。昊諾科技一直緊跟市場和行業發展，電子皮帶秤秤體型式多樣，滿足用戶各種需求。
